深入分析反射光学系统的光学特性

背景技术如今，反射光学系统广泛用于各个领域，主要是因为它们能够在实现高成像质量的同时避免色差。与折射系统相比，反射系统使用镜面反射而不是透镜折射，具有更少的光学元件和更高的光学性能稳定性。本文将探讨反射系统在不同环境下的基本结构、特性和光学特性。我们希望这篇文章对我们的读者有所帮助。

如何设计施密特光学系统

施密特光学系统是一种常见的反射式光学系统，主要应用于天文望远镜等高精度成像设备。其设计的关键在于使用了施密特校正器板，该板有效地校正了球面像差，从而提高了成像质量。施密特光学系统的基本结构包括球面主镜和施密特校正器板，该校正器板通常放置在主镜的曲率中心。

非球面光学的描述与应用

非球面光学元件从非球面镜片厂家:在反射光学系统中起着至关重要的作用。非球面反射镜可以有效地校正像差，提高成像质量。现代制造技术，如单点金刚石车削，使大口径非球面反射镜的生产更加可行。这些技术进步拓宽了反射光学系统在高精度成像领域的应用。

透镜系统和反射镜系统的基本区别

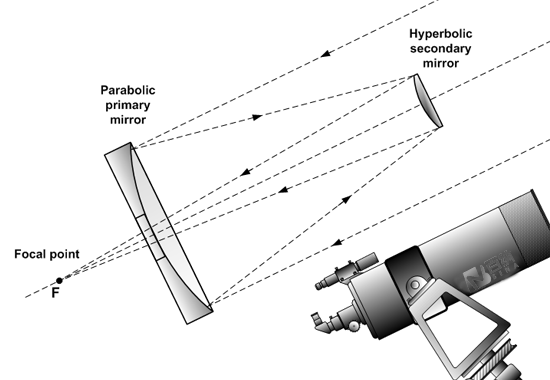

从光传输的角度来看，透镜系统和反射镜系统之间存在根本差异。在透镜系统中，光通常直接穿过并利用入射光瞳的整个孔径。相比之下，反射镜系统本质上是不同的，因为反射镜可能会相互阻碍，如经典的双反射镜Cassegrain系统所示。该特性可以导致MTF (调制传递函数) 曲线在中频处的显著下降。

反射式系统的优点

反射系统具有优于折射系统的某些优点。首先，根据斯涅尔定律，对于反射镜，所有波长的折射率可以被认为是-1，从而允许反射系统避免色差。这使得它们在大光圈和广角设计中特别有效。其次，反射系统通常需要较少的光学元件，从而降低了制造成本和维护难度。由于镜面不受光学材料的限制，因此反射系统可以实现大孔径，这在天文学和航空航天等领域至关重要。此外，反射镜的设计自由度更高，自由曲面是一个热门的研究方向。

反射系统的局限性

除了中央障碍物之外，反射系统还面临反射镜之间的相互干扰，这显著增加了对准难度。支撑结构和其他机械部件进一步增加了系统的紧凑性，通常导致更少的光学元件。光阻挡和组件干扰的问题限制了反射系统的视场。在元件有限的情况下，避免使用非球面来控制像差对于反射系统变得具有挑战性。最原始的反射光学系统是牛顿系统，其中球形主镜几乎仅使轴上的点保持清晰。

反射系统的热特性

反射光学系统的热特性主要由其材料的热膨胀系数决定。如果反射系统由单一材料制成，例如铝，其热效应通常可以忽略不计。这是因为，在均匀的温度变化下，整个系统均匀地膨胀或收缩。由于所有系统参数 (例如反射镜曲率) 按比例缩放，因此不会出现像差，并且成像保持清晰。然而，在实际应用中，反射系统可能需要多种材料，使得热梯度效应显著。当不同材料具有不同的热膨胀系数时当系统内部存在温度差异时，热梯度会导致不同的部件发生不同的膨胀或收缩，从而影响系统的光学性能。在这种情况下，成像可能会出现像差或失真，尤其是在温度变化较大的环境中，可能会影响图像质量的稳定性。因此，对于使用多种材料或经历热梯度的反射系统，仔细评估热特性至关重要。设计人员需要考虑材料的热膨胀系数，温度变化对系统参数的影响以及对成像质量的潜在影响。通过精确的热分析，可以预测和最小化这些对光学性能的热效应。

反射系统的折反射系统

对于反射折射系统，为了解决上述热膨胀问题，许多高精度反射镜使用像Zerodur这样的材料。Zerodur具有几乎为零的热膨胀系数，允许其在温度变化下保持稳定的尺寸变化。因此，Zerodur被广泛应用于大口径反射镜，特别是天文望远镜和其他高精度光学系统。使用这种材料的反射系统可以在温度变化较大的环境中保持良好的光学性能，避免热膨胀引起的像差。
